高压熔断器是一种维护电器，当体系或电气设备发作短路毛病或过负荷时，毛病电流或过负荷电流使熔体发热熔断、堵截电源起到维护效果。高压熔断器分为限流和不限流两类。户内高压熔断器为限流式熔断器。

熔断器首要元件是一种易于熔断的熔断体，简称熔体，熔体或熔丝由熔点较低的金属制成，具有较小截面或其他结构的方式，当经过的电流到达或超越必定值时，因为熔体自身发生的热量，使其温度升高，到达金属的熔点时，熔断堵截电源，因而完结过载电流或短路电流的维护。为了得到大的堵截才能和各种需求的维护特性，熔体的规划是一个重要问题。 熔断器作业包含以下四个物理进程：

（1）流过过载或短路电流时，熔体发热以致熔化；

（2）熔断体气化，电路开断；

（3）电路开后的空隙又被击穿，发生电弧；

（4）电弧平息，熔断器的堵截才能决定于最终一个进程。

熔断器的动作时刻为上述四个进程的时刻总和。

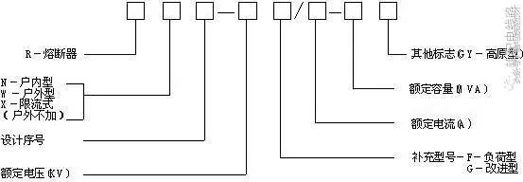

2、类型表明办法



3、基本参数



（1）额外电压

高压熔断器有必要在额外的电压下作业，因而，作业电压要按照其最大额外电压。考虑到熔断器起弧时的开关电压，熔断器不能无约束的在低于额外电压下运用。低于额外电压可以考虑，可是这种情况下熄弧时不应该超越该体系的绝缘等级。

（2）分辩才能

分辩才能一般也叫做“额外最大分断电流”，这种界说很清楚的显现了能被熔断器堵截的最大电流。该电流有必要要比经过熔断器的最大短路电流要大。

（3）最小分断电流

最小分断电流一般也叫做“额外最小分断电流”，该值关于后备熔断器有必要界说，从该电流开端，熔断器可以堵截毛病电流。　

（4）功率损耗

高压熔断器的功率损耗是依据其额外电流而定的。运用高压熔断器维护时，作业电流一般仅仅额外电流的二分之一，依据物理学原理，实践的功率损耗小于技能参数表中后备高压熔断器的功率损耗值的四分之一。　

（5）电流约束

短路电流很高时，高压熔断器能在几毫秒之内堵截电流。这说明电流在未到达正弦曲线的峰值之前就被堵截了，这是一个明显的优势，机械开关则需求更长的时刻来敞开并堵截电流。　　

（6）操作电压

因为高压熔断器起到限流效果，短路电流在上升时就应该被约束而且削弱，这就要求一个高于体系电压的操作电压来迫使电流归零。该操作电压须在答应的范围内，不超越最大额外电压峰值的2.2倍。
