一、产品简介

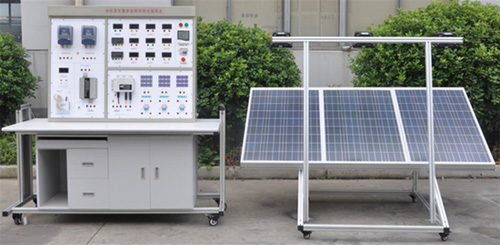

QY-TF03A太阳能光伏阵列并网发电教育实训设备为一套独立供电体系，首要由光伏组件、光伏直流电缆、光伏支架、逆变器等组成.供给于职高、大学、研讨生、企业技工以太阳能发电为主课题的研讨和训练。

二、技能参数

1、太阳能电池板

太阳能电池板选用阵列拼装办法，首要选用4块（或更多）小型太阳能电池板组成，可完成太阳能电池板的并接办法和串接办法，从而供给大电流或大电压的两种太阳能电池板组网办法。

最大输出功率：100W*3块

开路电压：35V（并联）

短路电流：3*3.25A（并联）

2、照度计

量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）主动切换量程。

3、体系包括电压表、电流表、有功、无功率表，温度表及湿度表

直流电压表200V、直流电流表20A各3只

沟通电压表500V、沟通电流表5A各3只

有功功率表1只

无功功率表1只

温度、湿度表:温度丈量规模：-50℃-+70℃湿度丈量规模：20%-90%

4、环境监测模块技能指标

含有照度计、温度表、湿度表，单片机时钟体系，完成时刻的显现

5、10寸工控一体机，带接触功用

CPU:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器

主板:Intel M11工控固态节能主板

内存:1G DDR3 1333超高速内存,支撑1333/1066MHz内存,最大可支撑8GB。

硬盘:24G SSD固态硬盘

显卡:集成IntelHD Graphics中心显卡,供给VGA、LVDS、双HDMI显现输出,LVDS支撑双通道24bit,支撑独自显现、双显仿制、双显扩展。

声卡:集成ALC662 6声道高保真音频操控器

网卡:集成1个RTL千兆网卡,支撑网络唤醒、PXE功用。

电源:外置电源（100V至220V宽幅电压，全球通用）

显现屏:13寸LED工控屏分辨率：1024*600

接触屏:台湾军工Touchkit 4线接触屏，透光率高；功用安稳，接触活络

整机接口:4* USB 2.0接口,其间两个可支撑USB3.0(需定制)，

1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（赤色)

2*COM串口,1* 12V DC_JACK输入接口

体系状况：

太阳能操控器（带报警功用）：

输入电压、电流、功率的数据显现及动态曲线显现

输出电压、电流、功率的数据显现及动态曲线显现

蓄电池：电压数据显现及动态曲线显现

6、并网逆变器：

并网逆变器具有DC－DC和DC－AC两级能量改换的结构。DC－DC改换环节调整光伏阵列的作业点使其盯梢最大功率点；DC－AC逆变环节首要使输出电流与电网电压同相位，一起取得单位功率因数。

体系面板设有用来丈量DC、AC相关参数的多个测验端口，可丈量DC-DC电压电流改变和DC-AC逆变过程中的电压电流及曲线改变和波形比照。

6级功率查找功用

在主动调整的过程中，会看到LOW灯不断的闪耀，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率确定状况，确守时ST灯长亮。

在进行6级功率查找程序时，所需的时刻为10分钟。

直接衔接到太阳能电池板（不需要衔接电池）

AC规范电压规模：90V～140V/180V～260VAC

AC频率规模：55Hz～63Hz/45Hz～53Hz

并网输出功率：300W

输出电流总谐波失真：THDIAC <5%

相位差：<1%

孤岛效应维护：VAC;f AC

输出短路维护：限流

显现办法：LED

待机功耗：<2W

夜间功耗：<1W

环境温度规模：-25℃～60℃

环境湿度：0～99%(Indoor Type Design)

高功用主动功率点追寻（MPPT）

强壮的MPPT算法，以优化来自太阳能电池板的功率搜集，可精确地捕捉及确定最大输出功率点，使发电量大幅提高到大于25%以上。

电力输出:（逆向电力传输）

高效的电力逆向传输技能，专利技能之一，逆变器在并网输出形式时电力以反方向电力传输，主动检测电路中的负载并优先进行运用，用不完的电力才向电网逆方向传输供应到其他地方运用，电力传输率可达99.9%。在光伏发电使用体系中使输出功率更高。

并网湝波重量测验

7、太阳能规划及核算软件

试验指导书、合格证、保修卡；专用工具箱；并网操作试验台；太阳能电池板；同步逆变电源；液晶演示电视机

三、试验项目

试验一太阳能电池板特性试验系列

1、太阳能电池板开路电压测验试验

2、太阳能电池板短路电流测验试验

3、太阳能电板I-V特性测验试验

4、太阳能电池板最大输出功率核算试验

5、太阳能电池板填充因子核算试验

6、太阳能电池板转化功率丈量试验

7、开路电压与相对光强的函数联系试验

8、短路电流与相对光强的函数联系试验

9、太阳能电池板P-V特性测验试验

10、太阳能电池板暗伏安特性测验试验

11、太阳能组件输出特性测验试验

12、串联电阻对填充因子的影响测验试验

13、并联电阻对填充因子的影响测验试验

14、太阳能电池光谱特性测验试验

15、太阳能电池板的串联开路电压测验试验

16、太阳能电池板的串联短路电流测验试验

17、太阳能电池板的并联开路电压测验试验

18、太阳能电池板的并联短路电流测验试验

19、负载特性测验试验

试验二太阳能光伏逆变器试验系列

1、逆变器的作业原理剖析试验；

2、输出电压、电流测验试验；

3、最大输出功率的预算试验；

4、过载或短路维护演示试验；

5、输入电压规模测验试验；

6、转化功率核算试验；

7、并网试验；

试验三

1、并网逆变电源单元组成原理技能试验。

2、并网逆变器的最大功率盯梢、MPPT操控办法的比较试验，讨论新办法。

3、光伏同步电源与风电同步电源并网兼容操控技能测验试验。

4、并网逆变器的防孤岛效应瞬间维护技能测验试验。

5、并网逆变电源输出功率与光伏能量改换的试验。

6、并网逆变电源直流输入欠压操控试验。

7、并网逆变电源沟通输出波形测验试验。

8、并网逆变器输入功率与输出功率比值功率核算与测验试验。

试验四

1、在上位软件里检查单站监控项目：直流电压VDC、直流电流A、输入功率KW沟通电压VDC、沟通电流A、输出功率KW，日发电量KWh、日运转时数hmin、总发电量KWh、总运转时数h，二氧化炭排放量查询。
